SLGX系列光纤激光切割机300W/500W
价格:
0.00
市场价: 0.0
购买数量:
产品详情
产品评论(0)
销售记录(0)


                    SLGX系列光纤激光切割机

                                         SLGX series of Industrial CNC optical filber laser cuting machine



   产品简述


   SLGX3015-MSP是武汉三雷数控有限公司研制开发的具有国际水平的中小功率数控光纤激光切割机。

本公司生产的MSP型光纤激光切割机,采用国内外著名激光发射器生产商武汉锐科300W-750W功率光纤激光器,集合而成的精密数控光纤激光切割机,是集激光切割、精密机械、数控技术等学科于一体的高新技术产品,主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形,具有高速、高精度、高效率、高性价比等特点。是金属材料加工行业的首选切割机型。


适用材料:
 专业用于切割多种中薄金属板材,优质切割0.5~8mm碳钢板,0.5~5mm不锈钢板,还可切割铝合金板、镀锌板、电解板、硅钢、钛合金、镀铝锌板等多种金属材料。


应用行业:
   金属切割、电气开关制造、航空航天、粮食机械、纺织机械、工程机械、机车制造、农林机械、电梯制造、特种汽车、家用电器制造、工具加工、IT制造、石油机械制造、食品机械、金刚石工具焊接、齿轮焊接、金属材料表面处理、装饰广告、激光对外加工服务等各种机械制造加工行业。






主要技术参数

型号

SLGX3015-MSP

              输入电源

220V±10% 50Hz±1%

整机功率

≤10KW

有效切割范围

3000mm×1500mm

传动方式

齿轮齿条传动,伺服驱动

配置的齿条数量

1000mm×8

切割速度

1-30000mm/min

最大运行速度

55000mm/min

切割厚度

碳钢≤8mm不锈钢≤5mm(750W)

X/Y重复定位精度

±0.03mm/全长

X/Y最大加速度

1.3G

X/Y定位精度

±0.02mm

整机重量

2000KG

机床最大承重

1000KG

整机占地尺寸

4200mm×3500

Z轴行程

100mm

总电源防护等级

IP54

支持图形格式

DXF等(支持AutoCAD软件、Coreldraw软件)

工作气体

空气、氮气、氧气


Ø导轨的安装精度:

 a.  主导轨的直线度            ±0.01mm

 b.  主导轨的纵向水平度        ±0.02mm

 c.  二导轨之间的水平度        ±0.03mm

Ø机器精度:

 a.  纵向有效行程              > 标称尺寸50mm

 b.  横向有效行程              > 标称尺寸30mm

 c.  直线定位精度             ±0.02mm

 d.  直线重复精度             ±0.03mm

Ø 机器切割综合精度:

 a.  对角线偏差               0.2mm/全长

 b.  回原点偏差               0.03mm

 c.  对角线直线度             0.1mm

 d.  交点偏差                 0.05mm




                    功能特点

Ø本机为台式结构高精密固定工作台式数控光纤激光切割机。

Ø机床按照工业机床标准设计制造,机床基础稳重扎实,结构刚性符合工业级别机床标准,精度高。

Ø机床传动部分部件采用高质量国际品牌部件保证高精度与耐用性。

Ø床身采用蜂巢式焊接结构,保证大惯量电机瞬时加速和减速所产生的巨大推力均匀分散到机床各部位,极大程度减小机床震动。

Ø遵循大机床设计标准,经过数据模拟分析和耐久性检验。

Ø高精密检测仪器检测机床各项精度数据。

Ø带全屏蔽层的超柔拖链专用耐折线缆、方便实用的余料收集及抽风设计

Ø控制系统(控制柜))采用模块化结构,布线简捷、合理、规范、维修方便,由于大量采用规模集成电路,具有体积小,性能稳定等优点。

Ø可编程切割直线和圆弧的任意平面形状零件,系统软件具备强大的文件图形编辑处理功能。


光纤激光切割机优势:

Ø超低耗电成本,可吹空气切割各种金属薄板,每小时成本约6~10元人民币。

Ø切割速度快、效率高。

Ø光斑质量好、变形小、外观平整、美观。

Ø采用进口伺服电机和导向传动机构,切割精度高。

Ø采用专业软件可随意设计各种图形或文字即时加工,加工灵活,操作简单、方便。

Ø极高的稳定性,采用顶级光纤激光器,性能稳定,关键部件使用寿命可达8万小时,激光器免维护。

Ø极低的维护成本,无激光器工作气体;光纤传输,无需反射镜片,节约大量维护成本。

Ø产品操作维护方便,光纤传输,无需调整光路。




核心部件

名称

特性

备注

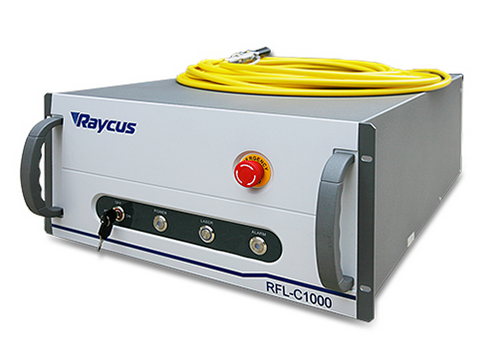

锐科光纤激光器



电光转换效率高

抗高反能力薄板切割高效
输出光纤长度可定制
风冷或水冷可选
免维护运行
宽调制频率范围




奥森迪科激光切割控制系统



脉冲频率1mHz

总线式接线方式节省安装空间

可直接驱动电磁阀

软件解析度达到微米级别

丰富的激光切割工艺参数

灵活的排样及刀路编辑

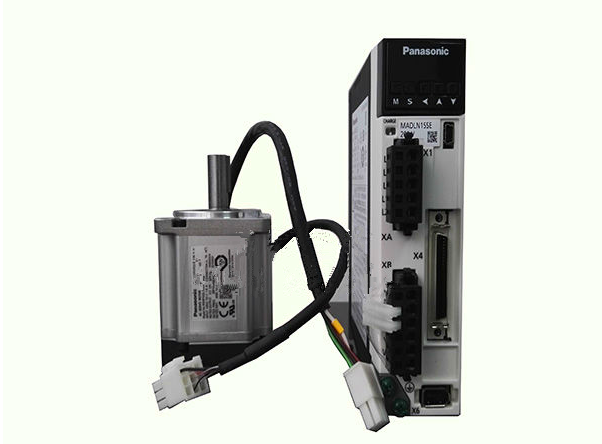

伺服系统


松下最新A6伺服系统

更加平滑的高精高速定位

速度响应频率3.2kHz

劣化诊断报警模型制震补偿

全闭环控制

IP67防护等级

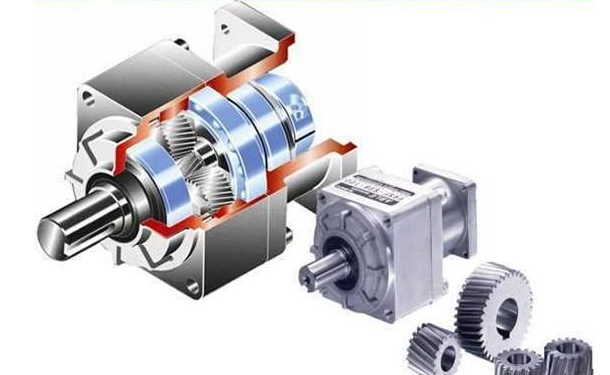

减速机



日本新宝高精密行星减速机

充分发挥高密度伺服马达特性

轻量小型设计

回转背隙0.08°

IP65防护等级

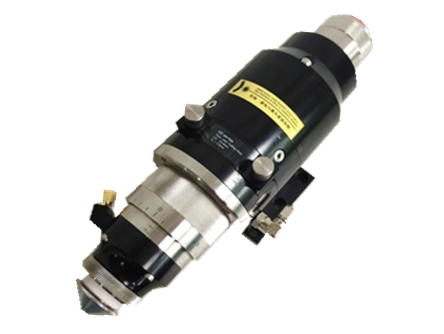

激光切割头

奥森迪科C0系列光纤激光头

结构紧凑调焦方便精度高

焦距调节可变范围-6-6mm

焦点XY对中调节

波长1046nm


冷水机



智能恒温温控模式

根据室温变化自动调整控制参数

温控精度高

双温双控




主要配置表

名称

规格型号

单位

数量

品牌

备注

光纤激光切割机床

SLGX3015-MSP

1

三雷数控

全精加工人工时效机床cchuang

激光器

RFL-C

1

武汉锐科

国内顶级激光器

          数控系统

PM85A

      1

奥森迪科

激光切割运动控制系统

      软件界面

Lambda_5S-NcEditor_V12.639

1

奥森迪科

激光切割专用软件

伺服驱动器

MHMF042LIU2M

4

日本松下

松下最新A6伺服

伺服电机

MBDLT25SE

4

日本松下

松下高精密伺服电机

     激光切割头

C0

1

 奥森迪科

武汉奥森迪科

   Z轴激光头升降体

CT-L3

1

 春天光电

武汉春天光电

减速机

VRSF-10B-400-RV

3

日本新宝

日本电产新宝

冷水机

BD-LW36-HJR

1

博鼎

深圳博鼎

           直线导轨

HG25CA2R

4

台湾上银

高速导轨

气体控制阀

3A300

1

亚德客

台湾AirTAC

直流电源

RS-100

1

台湾明纬

24V直流

继电器组

G9EA-1

1

日本欧姆龙

欧姆龙自动化

整机线缆

RVVP

1

上海易初

国内顶级超柔拖链专用线缆

纵向拖链

M75

6

菲斯特

机床专用坦克拖链

横向拖链

M50

2

菲斯特

机床专用坦克拖链

控制柜内电脑主机

M3900C

1

商用

商用主机

显示器

ThinkVision

1

商用

商用液晶

光电限位组

EE-SX3009

1

日本欧姆龙

欧姆龙自动化

工作台下设计





余料收集及抽尘管路








切割参数表

MSP有效切割厚度范围(mm)

Fiber

300W

500W

750W

碳钢

3

5

7

不锈钢

2

3

4


1

2

参考切割速度(m/min)

气体

材料

厚度(mm)

300W

500W

750W



氮气

N₂



 不锈钢

0.5

8-10

14-18

25-30

1.0

4-6

8-10

12-14

1.5

3-4

5-8

10-12

2.0

1-2

3-4

6-8

3.0


1-2

3-4

4.0



1-2


铝板

0.5


3-4

5-8

1.0


2-3

3-5

2.0



1-2


  氧气

O₂


碳钢(2mm以下采用空气或氮气可加快速度30%左右)

0.5

6-8

10-12

15-18

1.0

3-4

6-8

8-10

2.0

2-3

3-5

4-6

3.0

1-1.5

2-3

3-4

4.0


1-1.5

1.5-3

5.0


0.6-0.9

1-1.5

7.0



0.6-1



设备运行成本分析(500W为例,仅供参考)

序号

项目

切割1mm碳钢

(液氧)

切割不锈钢或铝合金板(1mm)

液氮

高压空气

1

电力消耗

10.5元/小时

2

切割气体消耗

10元/小时

15元/小时

8元/小时

3

耗材消耗

≈1.2元/小时

合计(元/小时

21.7

26.7

19.7


注:以上列表中的电价和气价以武汉地区价格为参考,切割其它厚板板材的辅助气体消耗略有不同。


                 售后服务及培训

Ø服务承诺

武汉市三雷数控设备有限公司坚持以客户为中心,为客户提供完善的安装、调试、培训、维修等售前和售后服务。


Ø售前与售中服务

1.售前服务

签订合同前,公司为客户提供各种生产工艺方案,提供激光设备的技术咨询、样品试样,设备选型等服务。

2. 安装调试

公司依据合同,免费在规定的时间内将激光切割机设备安全运往用户指定的安装地点,并派技术服务工程师现场安装。在用户安装调试设备,条件具备的情况下,技术服务工程师将在1-2天时间内把机器安装调试完毕供用户使用,保证安装调试现场环境整齐、干净、有序。

3.技术培训

公司提供免费技术培训,安装调试完毕后,在买方现场或卖方国内培训维修中心对买方操作人员进行不少于4天的技术培训,直至操作人员达到正常使用该设备为止。


Ø售后服务

公司承诺:设备免费保修一年,光纤激光器保修两年,终身维护。保修期内设备出现故障(人为因素及不可抗力因素除外),乙方负责无偿免费修复,所需换件由乙方无偿提供(易耗件除外)。保修期后,维修时只按实际维修情况收取合理费用。对所有用户每年进行回访,并随时提供技术支持服务。


售后服务响应时间:半小时内响应,24小时内上门服务。
